報名電工學校，學習電工知識，今天智通培訓分享調壓器有載分接開關如何調整的一些問題。為了保證長距離線路的供電質量，一般變配電所設有專用10/10kV的調壓器，調壓器具備有載自動調壓功能，經過調壓器向線路供電。

調壓器結構與原理同變壓器相似，利用電磁感應原理，來改變兩個匝數相等而反相串聯的線圈的阻抗與電壓分配，調節輸出電壓，本質上是1:1的變壓器，實物見圖1。

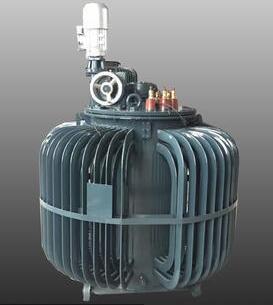

圖1 調壓器實物

根據現場使用情況，三相調壓器繞組的連接方式包括星形接地、星形不接地和三角形連接方式。

變配電所兩路相互獨立的進線電源由公共電網提供，進線電壓等級有10kV、35kV、110kV、220kV等。變配電所一般配置調壓器，其基本額定變比是10/10kV。當主母線側電壓在0.875-1.125倍的額定電壓值范圍內變化時，調壓器調整分接頭以維持線路母線側電壓在10kV左右。調壓器一般有9個檔位，通過調節檔位來改變變比系數，比如當主母線電壓為0.875倍額定電壓時，分接頭應在最高檔9檔；當主母線電壓為1.125倍額定電壓時分接頭在最低檔1檔。調壓器的驅動電動機一般使用兩相電源，保護裝置分別開出升壓或降壓繼電器，使電容正向或反向充電，從而改變兩相電源的超前與滯后的關系，驅動電機向正、反兩個方向旋轉，帶動檔位切換機構實現升、降壓功能。

那變壓器的分接開關是如何調整的呢？

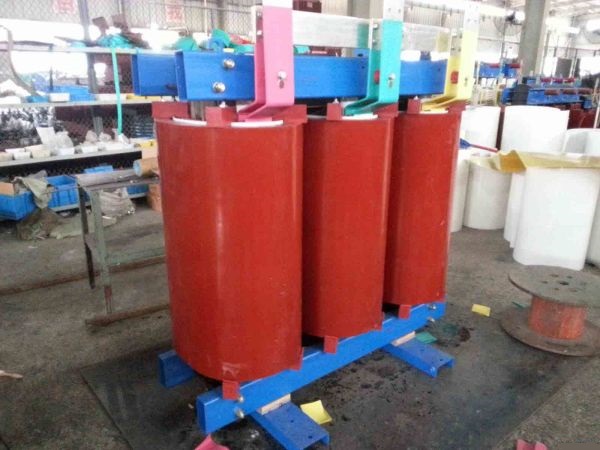

圖2變壓器分接開關

10kV變壓器的分接開關有三個位置，如圖2，調壓范圍為±5%，當系統的電壓變化不超過額定電壓的±5%時，可以通過調節變壓器分接開關的位置來解決電壓過高或過低的問題。無載調壓的配電變壓器，分接開關有三檔，即Ⅰ檔時，為10500/400V；Ⅱ檔時，為10000/400V；Ⅲ檔時，為9500/400V。當系統電壓高，超過額定電壓時，變壓器二次側母線電壓高，需要將變壓器分接開關調到Ⅰ檔位置。如果系統電壓低，達不到額定電壓時，變壓器二次側電壓低，就需要將變壓器分接開關調至Ⅲ檔位置。即所謂的“高往高處調，低往低處調”。但是，變壓器分接開關的調整要注意相對地穩定，不可頻繁調整，否則將影響變壓器的運行壽命。
